Veropal UV PLUS 121

VEROPAL UV PLUS 121 je křišťálově čirá dvousložková epoxidová pryskyřice pro výrobu malých odlitků a tenkých vrstev do 1cm. Je maximálně UV odolná, nízkovizkozní a samonivelační. Velmi dobře se přirozeně odbublinkovává, při vytvrzení má nízké smrštění a vytváří vysoký lesk. Krátká doba zpracování, odlitek je čirý a tvrdý. Je krásně tekutá, bez zápachu, s jednoduchým míchacím poměrem. Je možné ji snadno probarvovat, popř. částečně plnit pomocí dekorativních předmětů (kamínky, flitry, střepy apod.)

Použití:

• Výroba malých odlitků a tenkých vrstev do 1cm.
• Povrchová úprava konferenčních stolků, stolů, nábytku, hodin, lamp atd.
• Výroba šperků a jejich polotovarů.
• Opravy dřevěných povrchů přelitím v tenké vrstvě (např. vyštípané části epoxidu po frézování atd.)
• Smícháním s brusnými pilinami pro tvorbu opravných tmelů na dřevo.
• Výroba reklamních předmětů.
• Vhodná i pro uzavírání pórů ve dřevě, dobře se do dřeva vsakuje.
• Lze použít pro odlévání i lepení všech typů materiálů (dřevo, beton, sklo apod.) kromě plastů.

Vlastnosti:

• maximální UV stabilita
• míchací poměr váhový 100:20 (A:B)
• viskozita při 25°C - 450 – 600 mPa.s
• hustota při 23°C - 1,06 g/cm3
• vzhled - čirá vodojasná kapalina
• barvitelnost - vhodnými a kompatibilními barvivy a pigmenty
• maximální tloušťka vrstvy - 1cm
• maximální objem lití - 1 L
• doba zpracovatelnosti - < 30min / 100g
• doba gelace - v závislosti na teplotě, vlhkosti atd. - průměr 3 hodin
• doba vytvrzení suchý dotek - 12 hodin
• doba vytvrzení - 24 hodin
• smrštění - nízké
• citlivost na vyšší vzdušnou vlhkost (>60%) - vytváří se mikro-krystaly uhličitanu na povrchu za vzniku nevzhledného povrchu
• pracovní teplota - 19-23°C, možno i níže - prodlouží se doba vytvrzení
• tvrdost po vytvrzení - 80 ShD
• vzhled po vytvrzení - sklovitý
• barva vytvrzeného odlitku - čirá vodojasná

Doplňkové vlastnosti:

• vzhled po smíchání složky A a B - čirá vodojasná kapalina
• barvitelnost - vhodnými a kompatibilními barvivy a pigmenty (viz sekce PIGMENTY)
• pracovní teplota - ideálně 19-23°C. Možno pracovat při nižších teplotách např. (10-15°C), ale je nutné počítat s každým stupněm dolů s prodloužením tvrdnutí. Teplota dolů proces tvrdnutí zpomaluje, teplota nahoru urychluje.
• vzhled po vytvrzení - čirý, sklovitý

Balení:

• 1,2 kg (složka A: 1 kg + složka B: 0,2 kg)
• 6 kg (složka A: 5 kg + složka B: 1 kg)
• 12 kg (složka A: 10 kg + složka B: 2 kg)

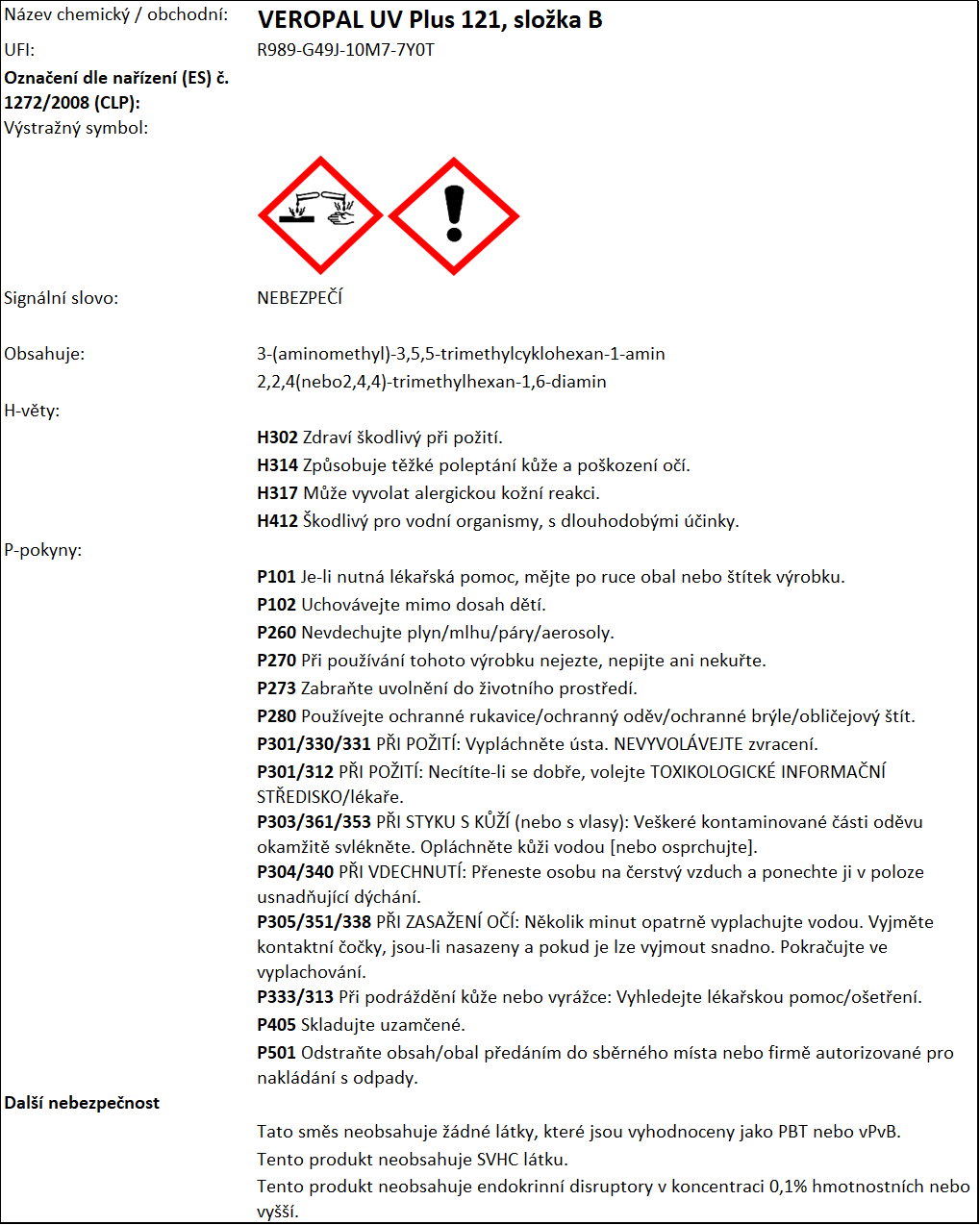

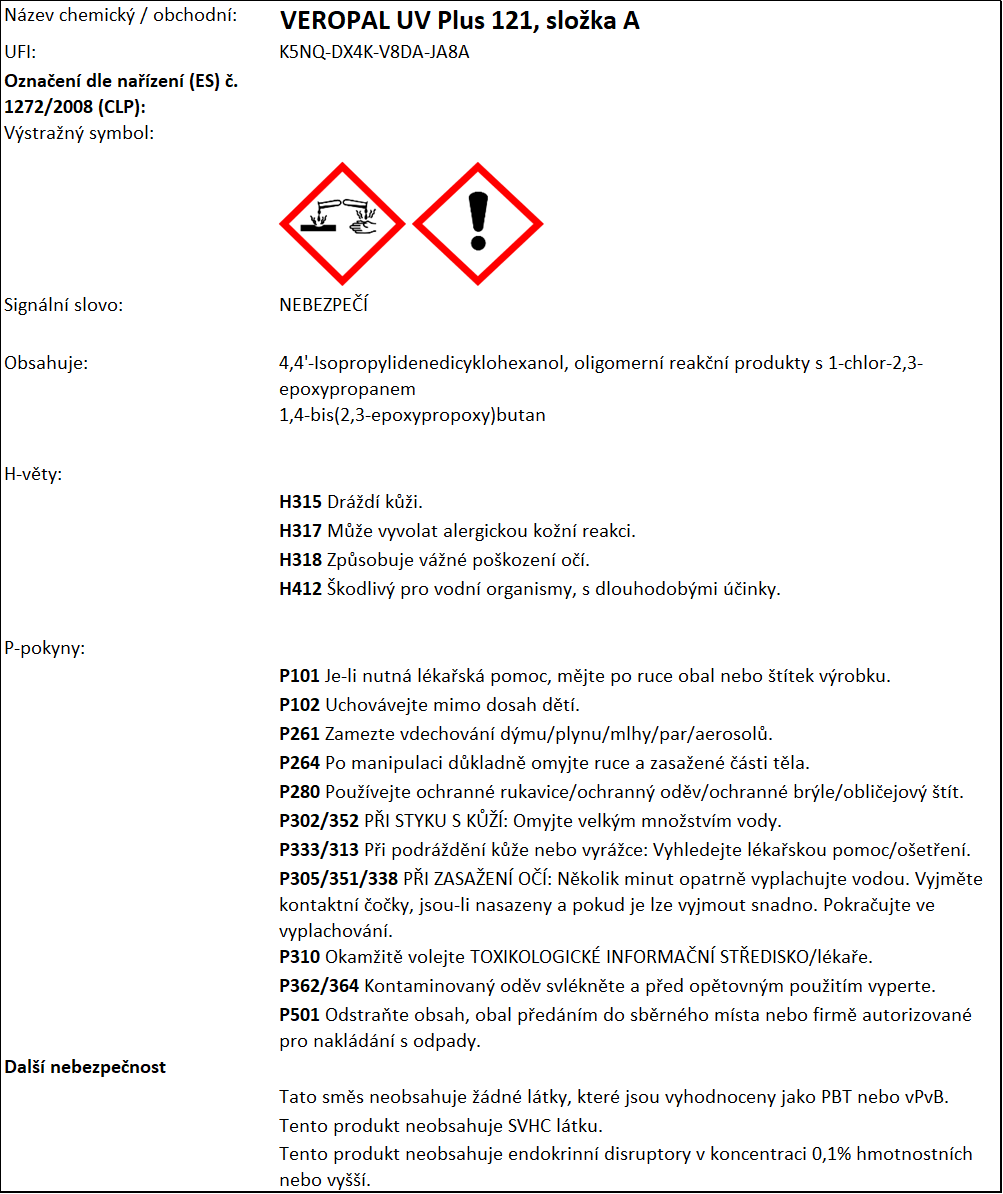

BEZPEČNOSTNÍ UPOZORNĚNÍ:
